工作原理：



閉式冷卻塔成套設備由主機、膨脹水箱、循環泵及電控柜等組成。

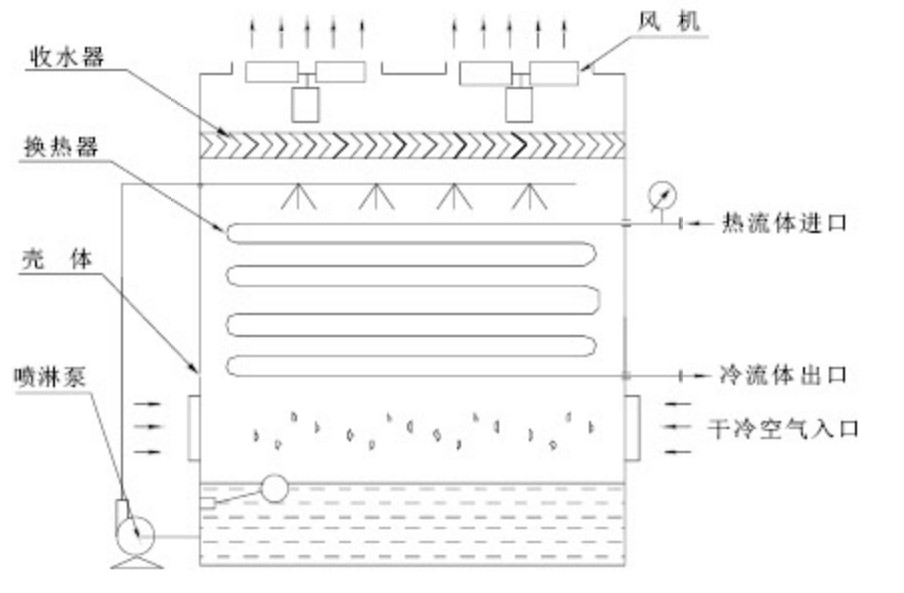

主機由殼體、換熱器、風機、噴淋系統、收水器、水槽及管路閥門等零部件組成。

工作時，載熱介質（冷卻水、油或其他液體）由系統循環泵驅動，在換熱器盤管內及需冷卻設備（如∶電源、爐體等）之間循環流動，載熱介質熱量向盤管管壁傳導。噴淋水均勻地噴灑在換熱器上，在換熱器盤管外表面形成均勻的水膜。在風機的作用下，冷空氣由塔體下方的進風口進入塔內，與噴淋水逆流經過換熱器表面，充分接觸，并進行潛熱和顯熱交換，部分水蒸發，使噴淋水溫降低，吸收熱量后的飽和濕熱空氣由風機排至大氣中，低溫噴淋水吸收盤管熱量后流入塔體下部水槽，再由噴淋泵再輸送至噴淋系統。如此往復，換熱器內的載熱介質得到降溫冷卻。在熱交換過程中，盤管內的載熱介質因?yàn)闆]有與空氣直接接觸，使得品質特性得以保持，不會污染、濃縮、吸濕及揮發。

閉式冷卻塔有兩種運行模式，即∶風冷、風冷+噴淋，兩種模式的切換由電

控系統根據工況要求自動進行，實現節能降耗。





特點：

冷卻介質全封閉循環，可防止雜物進入冷卻管路系統及防止冷卻介質蒸發損耗。

使用軟水作為冷卻介質，不結垢，不堵塞管路，故障少。

采用風冷和噴淋水蒸發吸熱雙重冷卻方式，冷卻效率高，節約能源。

體積小，移動及放置方便，無需修建水池。

采用自動化智能控制，可根據工況要求自動變

換冷卻模式，操作簡單可靠。

用途廣，可直接冷卻淬火液、油類、醇類等對換熱器無腐蝕作用的介質，介質無損耗，成份穩定。



應用范圍：

感應加熱和金屬熔煉設備，如∶高、中頻淬火設備，中頻電源和電爐，感應透熱爐和保溫爐等的冷卻。

化工行業各種反應器和冷凝器循環水的冷卻。大型電機、柴油機、空壓機、整流設備、電焊設備、液壓站及連鑄設備等的冷卻。金屬壓鑄模具，注塑模具等大型模具類冷卻。工業溶液的冷卻，如淬火液、電鍍液等。制冷主機及水源熱泵。



閉式冷卻塔與其它排熱系統相比具有的優點：

與空冷系統相比較

工藝溫度降低10到20℃，占用空間更小，能耗更低;

與一次性用水系統相比較

減少對環境的不良影響，節約高達95%的冷卻水;

與冷卻塔+熱交換器組合系統相比較

更接近空氣濕度溫度，并減少了結垢現象，提高了工藝的效率;

與開放式冷卻塔相比較

不含污染物的閉式冷卻能夠大幅地降低工藝過程中的結垢現象，確保在長期運行下恒定的工藝性能。降低安裝費用

將冷卻塔和熱交換器的功能有效地整合到單臺設備中，降低了管道和系統布置的復雜度減少了占用空間

閉式冷卻塔能夠?yàn)樵O(shè)備安裝騰出寶貴的空間，工藝負荷所需泵機和管道的尺寸減少。

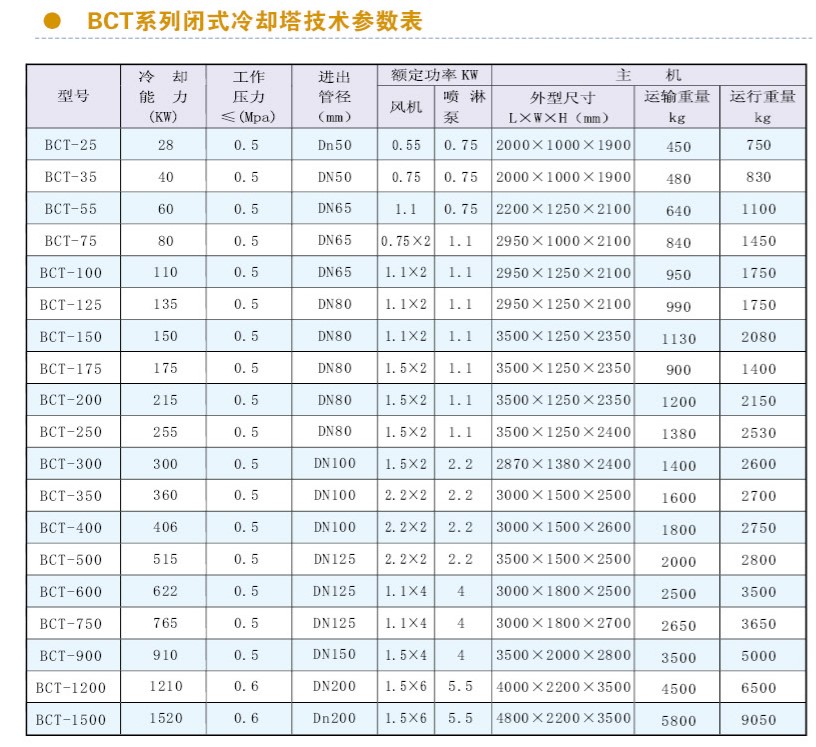

注∶

1、技術參數隨產品不斷更新會有適當改變，恕不另行通知，懇請與本公司保持溝通。

2、本產品標明的重量為采用銅管換熱器時的重量，其它材料的重量為出廠實際重量。

3、尺寸可能有所變化，請不要使用產品樣本中的參考尺寸進行預制基礎或管道。4、可根據客戶需求定做非標產品。
